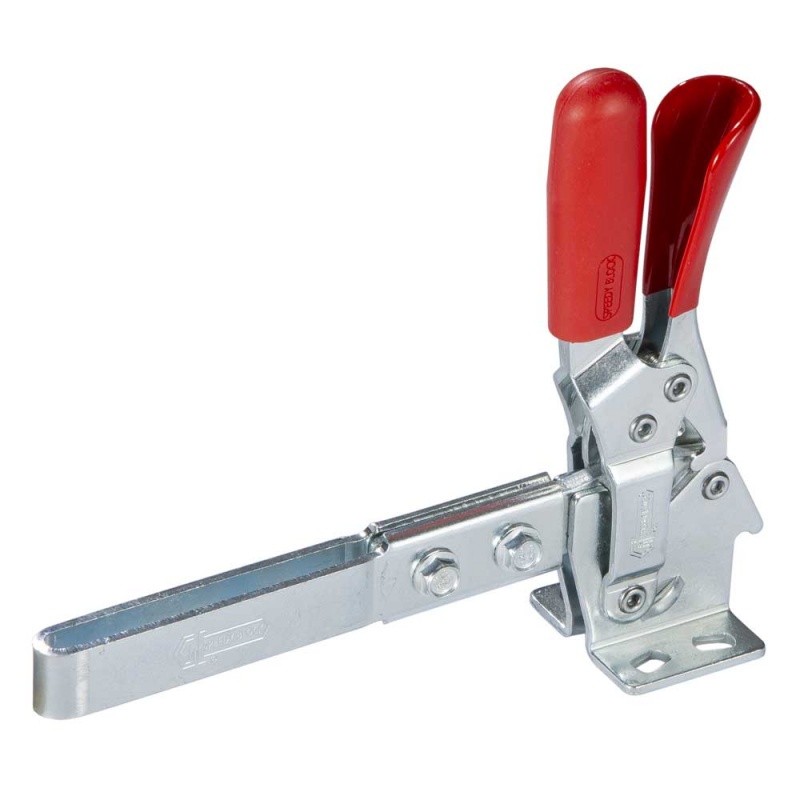

Docisk pionowy Speedy Block 130/ELS
Opis produktu
Seria pionowa z dźwignią zapobiegającą zwolnieniu i przedłużoną dźwignią mocującą
Materiał: stal ocynkowana
Nitowane: stal ocynkowana
Tuleje podtrzymujące: stal hartowana i szlifowana
Uchwyty: czerwony poliuretan odporny na oleje, smary i inne czynniki chemiczne.
Wykonanie: forma ELS z przedłużoną dźwignią mocującą i rozłożoną podstawą. Forma FLS z przedłużoną dźwignią mocującą i prostą podstawą.
Śruby dociskowe: należy zamawiać osobno (patrz Akcesoria)
Przedłużki: modele są dostarczane z przedłużeniem AP6 i AP8 zgodnie z rysunkiem oraz z dwiema podkładkami kołnierzowymi.
Funkcje i zastosowania: Głównymi cechami tej serii są specjalna dźwignia zapobiegająca zwalnianiu oraz specjalne przedłużenie ramienia blokującego, aby ułatwić określone zastosowanie, narzędzia te zostały zaprojektowane tak, aby zapobiec zmiażdżeniu palców operatora przez dźwignie podczas otwierania. Podczas zamykania dźwignia zaciskowa jest prowadzona bocznie, aby zapewnić większą stabilność w przypadku możliwych naprężeń poprzecznych.
Specjalny smar umieszcza się między dwiema powierzchniami stykającymi się podczas montażu.
Dane techniczne
| Code | Desc | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R | Fh1 (daN) | gr |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AA587 | 130/ELS | 164 | 142 | 28 | 129 | 42 | 35 | 27-29 | 12,5-19 | 11,3 | 6,3 | 16 | 2,5 | 67.5 | M5 | 5,6 | 20 | 50 | 375 |
| AA589 | 130/FLS | 164 | 156 | 35-36 | 129 | 25,5 | 35 | 10 | 12,5-19 | 11,3 | 6,3 | 16 | 6,5-7,5 | 67,5 | M5 | 5,6 | 20 | 50 | 375 |
| AA595 | 230/ELS | 198 | 168 | 33,5 | 155 | 45 | 43 | 32 | 19,5 | 14,2 | 8,2 | 18 | 3 | 71,5 | M6 | 6,7 | 26 | 100 | 545 |
| AA597 | 230/FLS | 198 | 183 | 41,5 | 155 | 30 | 43 | 12 | 19,5 | 14,2 | 8,2 | 18 | 6,5 | 71,5 | M6 | 6,7 | 26 | 100 | 545 |
