Docisk Long Life Speedy Block LLA01

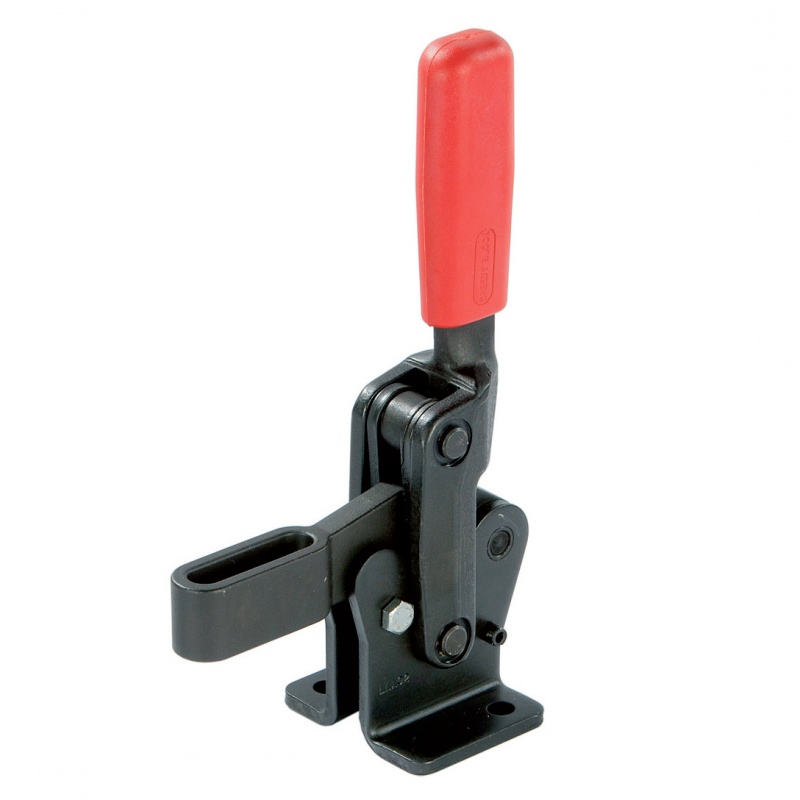

Opis produktu
Wzmocniona seria pionowa z rozłożoną podstawą .
Materiał: stal fosforanowana
Nitowanie: stal hartowana i szlifowana
Tuleje podtrzymujące: stal hartowana i szlifowana
Uchwyt: czerwony poliuretan odporny na oleje, smary i inne czynniki chemiczne
Wykonanie: forma A z otwartą dźwignią zaciskową i dwiema podkładkami kołnierzowymi. Forma E z dźwignią mocującą oczko do włożenia śruby.
Akcesoria: zamawiane osobno (patrz Akcesoria)
Funkcje i zastosowania: Dźwignie zaciskowe i dźwignie sterujące są kute, prowadnica dźwigni zaciskowej jest regulowana.
Ta seria jest zwykle używana do średnich i ciężkich prac związanych z mocowaniem, przyrządów spawalniczych, prac stolarskich, form i ogólnie, gdy potrzebne są duże siły mocowania i gdy występuje duża powtarzalność ruchów.

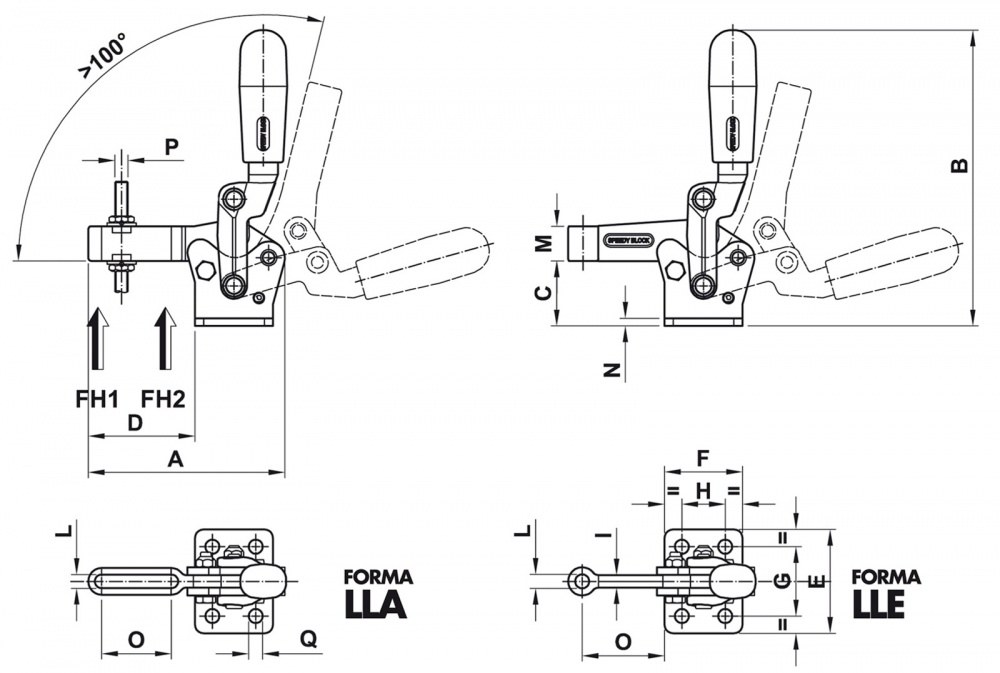

Dane techniczne
| Code | Descr. | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | Fh1 (daN) | Fh2 (daN) | gr |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AA600 | LLA01 | 91 | 136,5 | 30 | 49 | 48 | 36 | 32 | 20 | 6,3 | 16 | 3,5 | 32 | M6 | 6,5 | 220 | 280 | 330 | |
| AA610 | LLE01 | 86 | 136,5 | 30 | 44 | 48 | 36 | 32 | 20 | 6 | 6,5 | 16 | 3,5 | 38 | M6 | 6,5 | 220 | 325 | |
| AA630 | LLA02 | 129,5 | 215 | 50 | 64 | 65 | 54 | 45 | 30 | 10,3 | 24 | 5 | 34 | M10 | 8,5 | 440 | 820 | 1200 | |
| AA640 | LLE02 | 129,5 | 215 | 50 | 64 | 65 | 54 | 45 | 30 | 10 | 10,5 | 24 | 5 | 54,5 | M10 | 8,5 | 440 | 1200 | |
| AA660 | LLE03 | 161 | 280 | 67 | 74 | 75 | 75 | 55 | 55 | 12 | 12,5 | 30 | 6 | 62 | M12 | 10,5 | 850 | 1200 | |
| AA680 | LLE04 | 203 | 330 | 76,5 | 96 | 100 | 90 | 65 | 65 | 16 | 16,5 | 35 | 8 | 80 | M16 | 12,5 | 1540 | 4510 |
