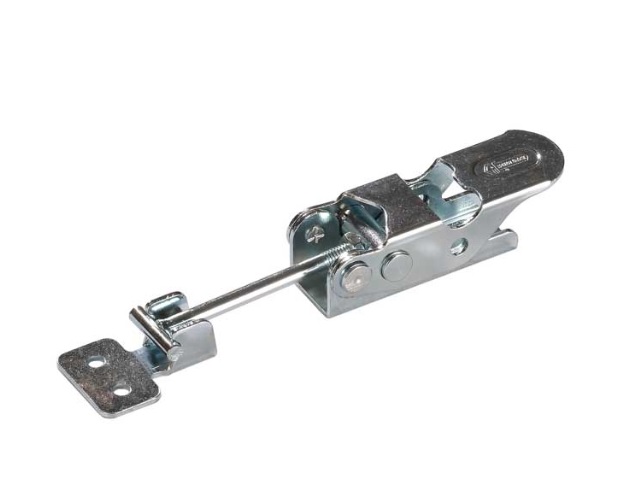

Forma ET
Opis produktu
Materiał: blacha ocynkowana lub stal nierdzewna AISI 304*
Nity i cięgno: blacha ocynkowana lub stal nierdzewna AISI 304*
Wersja: Forma ET dostarczana z cięgnem forma T i łącznikiem

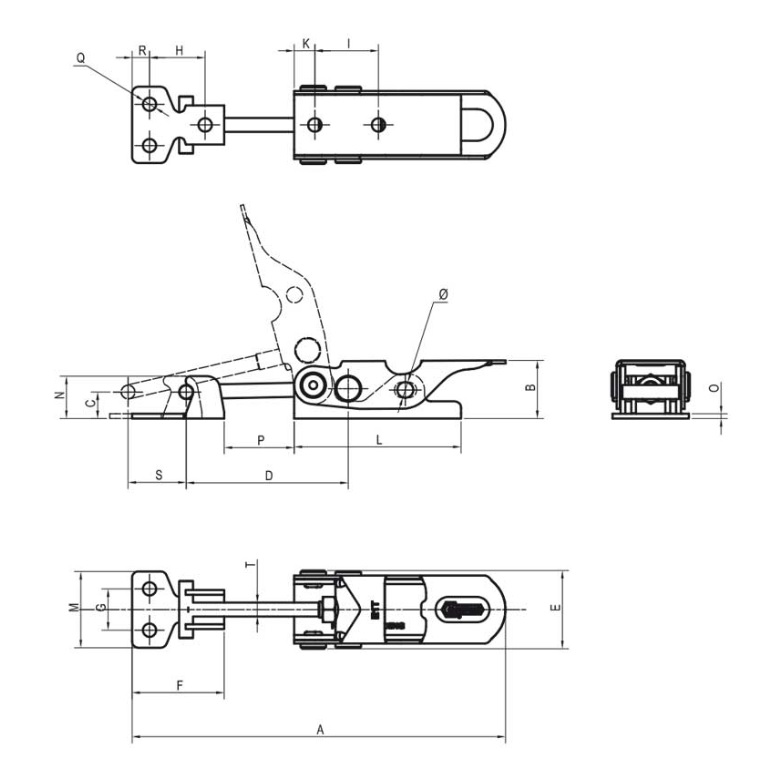

Dane techniczne
| Code | Desc | A | B | C | D | E | F | G | H | I | K | L | M | N | O | P | Q | R | S | T | Diam. | F (daN) |
gr. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AE1020 | E1T | 117,5 | 18 | 8,3 | 51÷58 | 25 | 29 | 13 | 17,5 | 20 | 6,5 | 52,5 | 24 | 13,3 | 1,5 | 22÷29 | 4,2 | 5,5 | 18 | M5 | 5 | 100 | 61 |
| ES1020 | E1TX | 117,5 | 18 | 8,3 | 51÷58 | 25 | 29 | 13 | 17,5 | 20 | 6,5 | 52,5 | 24 | 13,3 | 1,5 | 22÷29 | 4,2 | 5,5 | 18 | M5 | 5 | 100 | 61 |
| AE2020 | E2T | 155,5 | 25 | 10 | 64÷75 | 30,8 | 42 | 15 | 24 | 24,5 | 8 | 65 | 32 | 16,4 | 2 | 28÷39 | 5,2 | 10 | 25 | M6 | 6 | 200 | 135 |
| ES2020 | E2TX | 155,5 | 25 | 10 | 64÷75 | 30,8 | 42 | 15 | 24 | 24,5 | 8 | 65 | 32 | 16,4 | 2 | 28÷39 | 5,2 | 10 | 25 | M6 | 6 | 200 | 135 |
| AE3020 | E3T | 189,5 | 32 | 12,7 | 79,5÷92 | 35,8 | 52 | 20 | 29,5 | 30 | 11 | 81,5 | 38 | 20,7 | 2,5 | 33÷45,5 | 6,5 | 12,5 | 30,5 | M8 | 8 | 300 | 256 |
| ES3020 | E3TX | 189,5 | 32 | 12,7 | 79,5÷92 | 35,8 | 52 | 20 | 29,5 | 30 | 11 | 81,5 | 38 | 20,7 | 2,5 | 33÷45,5 | 6,5 | 12,5 | 30,5 | M8 | 8 | 300 | 256 |
