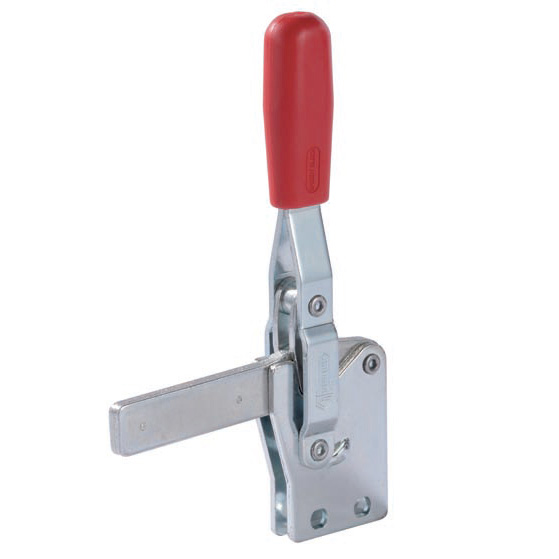

Docisk pionowy Speedy Block 75/B
Opis produktu
*Dostępne również w wykonaniu ze stali nierdzewnej - 75/BX
Seria pionowa z prostą podstawą.
Niektóre rozmiary tej serii są również produkowane ze stali nierdzewnej i są pokazane poniżej na czerwono.
Materiał: Stal ocynkowana lub stal nierdzewna AISI 304*
Nitowanie: Stal ocynkowana lub stal nierdzewna AISI 304*
Tuleje podtrzymujące: Stal hartowana i szlifowana
Uchwyt: Czerwony poliuretan odporny na oleje, smary i inne czynniki chemiczne.
Wykonanie: forma B i forma BX z otwartą dźwignią mocującą i dwiema podkładkami kołnierzowymi.
Forma F i forma FX z pełną dźwignią mocującą i ustalaczami śrub do spawania w żądanej pozycji i kącie.
Śruby dociskowe: Należy zamawiać osobno (patrz Akcesoria)
Funkcje i zastosowania: Podczas zamykania dźwignia zaciskowa jest prowadzona bocznie, aby zapewnić większą stabilność na ewentualne naprężenia poprzeczne.
Dane techniczne
| Code | Desc | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | Fh1 (daN) | Fh2 (daN) | gr |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AA522 | 75/B | 66,5 | 109,5 | 27 | 37,5 | 16 | 29 | 8 | 15-16 | 5,2 | 11 | 5 | 20 | M5 | 4,5 | 75 | 160 | 98 | |
| AS100 | 75/BX | 66,5 | 109,5 | 27 | 37,5 | 16 | 29 | 8 | 15-16 | 5,2 | 11 | 5 | 20 | M5 | 4,5 | 75 | 160 | 98 | |
| AA526 | 75/F | 67 | 109,5 | 27 | 38 | 16 | 29 | 8 | 15-16 | 4 | 11 | 5 | M5 | 4,5 | 75 | 160 | 100 | ||
| AS110 | 75/FX | 67 | 109,5 | 27 | 38 | 16 | 29 | 8 | 15-16 | 4 | 11 | 5 | M5 | 4,5 | 75 | 160 | 100 | ||
| AA532 | 130/B | 85 | 156 | 35 | 50 | 20 | 35 | 10 | 12,5-19 | 6,2 | 16 | 6,5 | 28 | M6 | 5,6 | 105 | 175 | 230 | |
| AS155 | 130/BX | 85 | 156 | 35 | 50 | 20 | 35 | 10 | 12,5-19 | 6,2 | 16 | 6,5 | 28 | M6 | 5,6 | 105 | 175 | 230 | |
| AA536 | 130/F | 86 | 156 | 35 | 51 | 20 | 35 | 10 | 12,5-19 | 5 | 16 | 6,5 | M6 | 5,6 | 105 | 175 | 235 | ||
| AS165 | 130/FX | 86 | 156 | 35 | 51 | 20 | 35 | 10 | 12,5-19 | 5 | 16 | 6,5 | M6 | 5,6 | 105 | 175 | 235 | ||
| AA542 | 230/B | 110,5 | 183 | 41,5 | 67,5 | 23 | 43 | 12 | 19-20 | 8,5 | 18 | 6,5 | 40 | M8 | 6,7 | 200 | 320 | 380 | |
| AS185 | 230/BX | 110,5 | 183 | 41,5 | 67,5 | 23 | 43 | 12 | 19-20 | 8,5 | 18 | 6,5 | 40 | M8 | 6,7 | 200 | 320 | 380 | |
| AA546 | 230/F | 112 | 183 | 41,5 | 69 | 23 | 43 | 12 | 19-20 | 6 | 18 | 6,5 | M8 | 6,7 | 200 | 320 | 390 | ||
| AS195 | 230/FX | 112 | 183 | 41,5 | 69 | 23 | 43 | 12 | 19-20 | 6 | 18 | 6,5 | M8 | 6,7 | 200 | 320 | 390 | ||
| AA552 | 330/B | 129 | 218 | 56,5 | 79 | 25 | 50 | 14 | 29-32 | 10,5 | 22 | 9,5 | 43 | M10 | 8,5 | 240 | 400 | 620 | |
| AA556 | 330/F | 130,5 | 218 | 56,5 | 80,5 | 25 | 50 | 14 | 29-32 | 7 | 22 | 9,5 | M10 | 8,5 | 240 | 400 | 620 | ||
| AA562 | 430/B | 164 | 267,5 | 67,5 | 106 | 34 | 58 | 18 | 32 | 12,5 | 26 | 10 | 64 | M12 | 8,5 | 280 | 500 | 1110 | |
| AA566 | 430/F | 166 | 267,5 | 67,5 | 108 | 34 | 58 | 18 | 32 | 10 | 26 | 10 | M12 | 8,5 | 280 | 500 | 1110 | ||
| AA572 | 530/B | 223 | 337 | 105 | 146 | 34 | 77 | 18 | 50-51 | 12,5 | 32 | 12,5 | 90 | M12 | 12,5 | 450 | 875 | 1920 | |
| AA576 | 530/F | 225 | 337 | 105 | 148 | 34 | 77 | 18 | 50-51 | 10 | 32 | 12,5 | M12 | 12,5 | 450 | 875 | 1920 |
