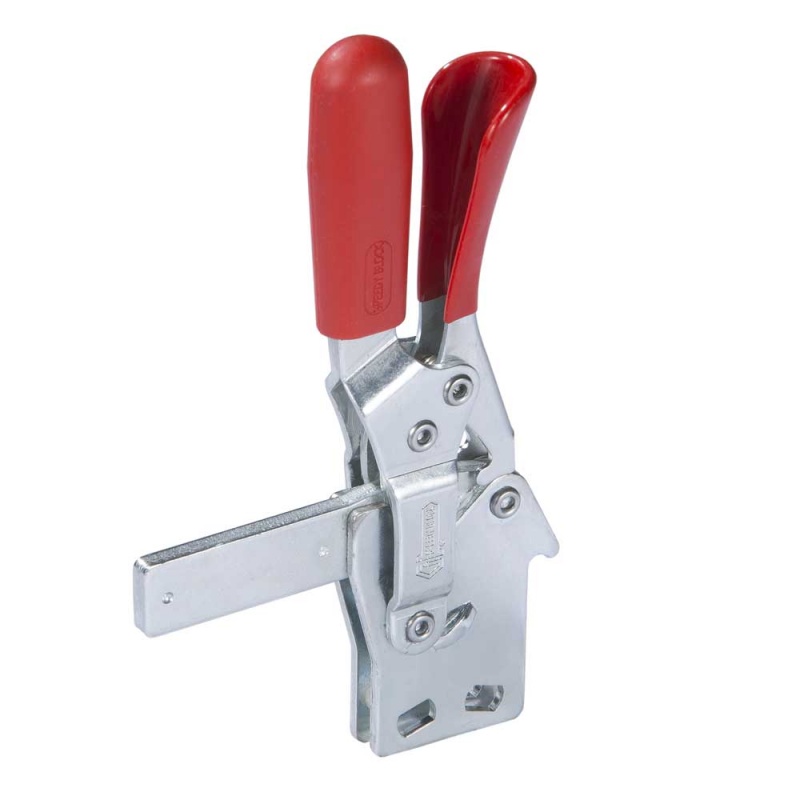

Docisk pionowy Speedy Block 130/BL
Opis produktu
*Dostępne również w wykonaniu ze stali nierdzewnej 130/BL
Seria pionowa z prostą podstawą i dźwignią zapobiegającą zwalnianiu.
Niektóre rozmiary tej serii są również wykonane ze stali nierdzewnej i są zaznaczone na czerwono.
Materiał: stal ocynkowana lub stal nierdzewna AISI 304*
Nitowane: stal ocynkowana lub stal nierdzewna AISI 304*
Uchwyty: czerwony poliuretan, odporny na oleje, smary i inne czynniki chemiczne.
Wykonanie: Forma BL i forma BLX z otwartą dźwignią mocującą i dwiema podkładkami kołnierzowymi. Forma FL i forma FLX z pełną dźwignią mocującą i ustalaczami śrub do spawania w żądanym położeniu i kącie.
Śruby dociskowe: należy zamawiać osobno (patrz Akcesoria)
Funkcje i zastosowania: Główną cechą tej serii jest specjalna dźwignia zwalniająca w celu uniknięcia przypadkowych otwarć spowodowanych wibracjami, narzędzia te zostały zaprojektowane tak, aby zapobiec zmiażdżeniu palców operatora przez dźwignie podczas otwierania. Podczas zamykania dźwignia zaciskowa jest prowadzona bocznie, aby zapewnić większą stabilność w przypadku możliwych naprężeń poprzecznych.
Specjalny smar umieszcza się między dwiema powierzchniami stykającymi się podczas montażu.
Dane techniczne
| Code | Desc | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | Fh1 (daN) | Fh2 (daN) | gr |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AA584 | 130/BL | 85 | 156 | 35-36 | 50 | 25,5 | 35 | 10 | 12,5-19 | 6,2 | 16 | 6,5-7,5 | 28 | M6 | 5,6 | 105 | 175 | 275 | |
| AS202 | 130/BLX | 85 | 156 | 35-36 | 50 | 25,5 | 35 | 10 | 12,5-19 | 6,2 | 16 | 6,5-7,5 | 28 | M6 | 5,6 | 105 | 175 | 275 | |
| AA588 | 130/FL | 86 | 156 | 35-36 | 51 | 25,5 | 35 | 10 | 12,5-19 | 5 | 16 | 6,5-7,5 | M6 | 5,6 | 105 | 175 | 280 | ||
| AS206 | 130/FLX | 86 | 156 | 35-36 | 51 | 25,5 | 35 | 10 | 12,5-19 | 5 | 16 | 6,5-7,5 | M6 | 5,6 | 105 | 175 | 280 | ||
| AA592 | 230/BL | 110,5 | 168 | 33,5 | 67,5 | 45 | 43 | 32 | 18-21 | 8,5 | 18 | 3 | 40 | M8 | 6,7 | 200 | 320 | 380 | |
| AS212 | 230/BLX | 110,5 | 168 | 33,5 | 67,5 | 45 | 43 | 32 | 18-21 | 8,5 | 18 | 3 | 40 | M8 | 6,7 | 200 | 320 | 380 | |
| AA596 | 230/FL | 112 | 168 | 33,5 | 69 | 45 | 43 | 32 | 18-21 | 6 | 18 | 3 | M8 | 6,7 | 200 | 320 | 390 | ||
| AS216 | 230/FLX | 112 | 168 | 33,5 | 69 | 45 | 43 | 32 | 18-21 | 6 | 18 | 3 | M8 | 6,7 | 200 | 320 | 390 |
