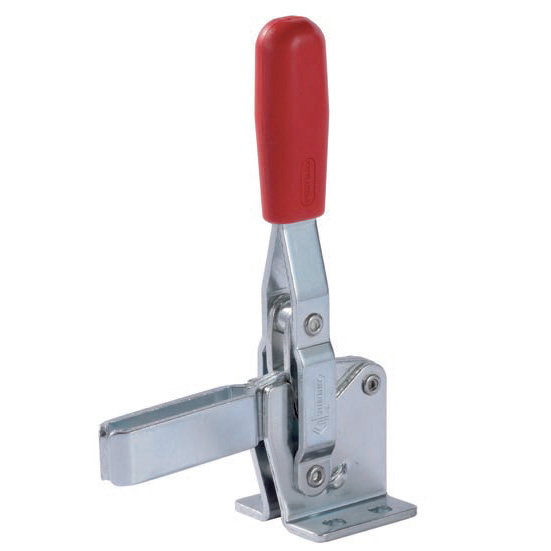

Docisk pionowy Speedy Block 75/A
Opis produktu
* Dostępne również w wykonaniu ze stali nierdzewnej 75/AX
Seria pionowa z rozłożoną podstawą.
Niektóre rozmiary tej serii są również produkowane ze stali nierdzewnej i są pokazane poniżej na czerwono.
Materiał: Stal ocynkowana lub stal nierdzewna AISI 304*
Nitowanie: Stal ocynkowana lub stal nierdzewna AISI 304*
Uchwyty: Czerwony poliuretan odporny na oleje, smary i inne czynniki chemiczne.
Wykonanie: forma A i forma AX z otwartą dźwignią mocującą i dwiema podkładkami kołnierzowymi. Forma E i forma EX z pełną dźwignią mocującą i ustalaczami śrub do spawania w żądanej pozycji i kącie.
Śruby dociskowe: Należy zamawiać osobno (patrz Akcesoria)
Funkcje i zastosowania: Podczas zamykania dźwignia zaciskowa jest prowadzona bocznie, aby zapewnić większą stabilność w przypadku możliwych naprężeń poprzecznych.
Specjalny smar umieszcza się między dwiema powierzchniami styku podczas montażu.
Dane techniczne

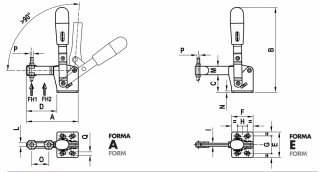

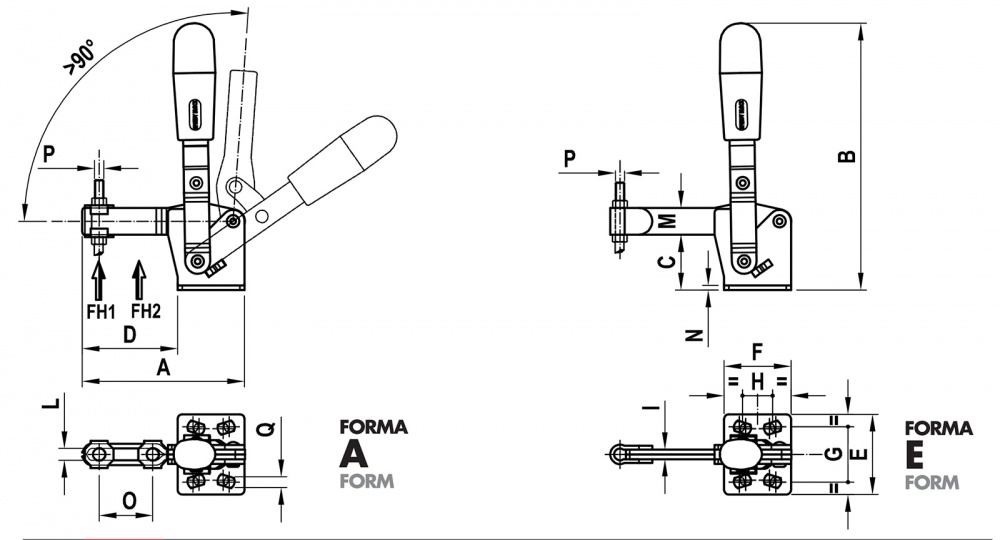

| Code | Desc | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | Fh1 (daN) | Fh2 (daN) | gr |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AA520 | 75/A | 66,5 | 98 | 20,5 | 37,5 | 34 | 29 | 24 | 15-16 | 5,2 | 11 | 2 | 20 | M5 | 4,5 | 75 | 160 | 98 | |
| AS095 | 75/AX | 66,5 | 98 | 20,5 | 37,5 | 34 | 29 | 24 | 15-16 | 5,2 | 11 | 2 | 20 | M5 | 4,5 | 75 | 160 | 98 | |
| AA524 | 75/E | 67 | 98 | 20,5 | 38 | 34 | 29 | 24 | 15-16 | 4 | 11 | 2 | M5 | 4,5 | 75 | 160 | 100 | ||
| AS105 | 75/EX | 67 | 98 | 20,5 | 38 | 34 | 29 | 24 | 15-16 | 4 | 11 | 2 | M5 | 4,5 | 75 | 160 | 100 | ||
| AA530 | 130/A | 85 | 142 | 28 | 50 | 42 | 35 | 27/29 | 12,5-19 | 6,2 | 16 | 2,5 | 28 | M6 | 5,6 | 105 | 175 | 230 | |
| AS150 | 130/AX | 85 | 142 | 28 | 50 | 42 | 35 | 27-29 | 12,5-19 | 6,2 | 16 | 2,5 | 28 | M6 | 5,6 | 105 | 175 | 230 | |
| AA534 | 130/E | 86 | 142 | 28 | 51 | 42 | 35 | 27-29 | 12,5-19 | 5 | 16 | 2,5 | M6 | 5,6 | 105 | 175 | 235 | ||
| AS160 | 130/EX | 86 | 142 | 28 | 51 | 42 | 35 | 27-29 | 12,5-19 | 5 | 16 | 2,5 | M6 | 5,6 | 105 | 175 | 235 | ||
| AA540 | 230/A | 110,5 | 168 | 33,5 | 67,5 | 45 | 43 | 32 | 19-20 | 8,5 | 18 | 3 | 40 | M8 | 6,7 | 200 | 320 | 380 | |
| AS180 | 230/AX | 110,5 | 168 | 33,5 | 67,5 | 45 | 43 | 32 | 19-20 | 8,5 | 18 | 3 | 40 | M8 | 6,7 | 200 | 320 | 380 | |
| AA544 | 230/E | 112 | 168 | 33,5 | 69 | 45 | 43 | 32 | 19-20 | 6 | 18 | 3 | M8 | 6,7 | 200 | 320 | 390 | ||
| AS190 | 230/EX | 112 | 168 | 33,5 | 69 | 45 | 43 | 32 | 19-20 | 6 | 18 | 3 | M8 | 6,7 | 200 | 320 | 390 | ||
| AA550 | 330/A | 129 | 195 | 43 | 79 | 65 | 50 | 45-46 | 29-32 | 10,5 | 22 | 3,5 | 43 | M10 | 8,5 | 240 | 400 | 604 | |
| AA554 | 330/E | 130,5 | 195 | 43 | 80,5 | 65 | 50 | 45-46 | 29-32 | 7 | 22 | 3,5 | M10 | 8,5 | 240 | 400 | 604 | ||
| AA560 | 430/A | 164 | 247 | 55,5 | 106 | 65 | 58 | 45 | 32 | 12,5 | 26 | 4 | 64 | M12 | 8,5 | 280 | 500 | 1100 | |
| AA564 | 430/E | 166 | 247 | 55,5 | 108 | 65 | 58 | 45 | 32 | 10 | 26 | 4 | M12 | 8,5 | 280 | 500 | 1100 | ||
| AA570 | 530/A | 223 | 303 | 84,5 | 143 | 95 | 80 | 70 | 50-51 | 12,5 | 32 | 7 | 90 | M12 | 12,5 | 450 | 875 | 2110 | |
| AA574 | 530/E | 225 | 303 | 84,5 | 145 | 95 | 80 | 70 | 50-51 | 10 | 32 | 7 | M12 | 12,5 | 450 | 875 | 2110 |
