Forma AP3 - EP3
Opis produktu
Dostępne w wykonaniu magnetycznym
Lekka seria pneumatyczna
Niektóre rozmiary tej serii są również produkowane w wykonaniu magnetycznym i zostały przedstawione w poniższej tabeli („wersja magnetyczna”).
Materiał: Blacha i nitowanie ze stali ocynkowanej. Sworznie obrotowe ze stali hartowanej i szlifowanej.
Wydajność:

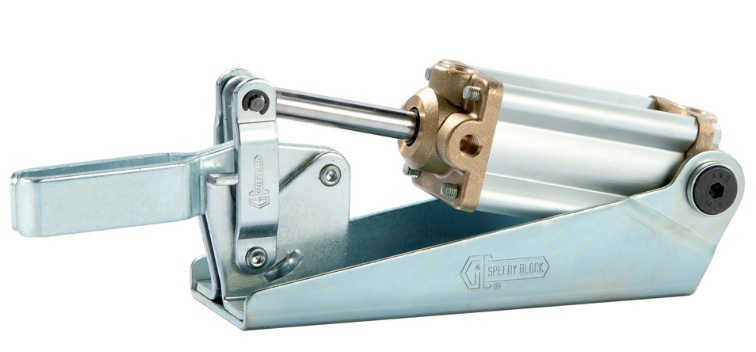

Forma AP3 z otwartą dźwignią mocującą i dwiema podkładkami kołnierzowymi.
Forma EP3 z pełną dźwignią mocującą i ustalaczami śrub.
Forma APM podobnie jak AP3, ale z cylindrem magnetycznym do wykrywania pozycji
Forma EPM podobnie jak EP3, ale z cylindrem magnetycznym do wykrywania pozycji
Cylinder: Maksymalne ciśnienie robocze 6 bar. Maksymalna temperatura pracy 80 ° C.
Kontaktron model AU460 służy do wykrywania położenia dla wielkości 200 i 300; model AU450 jest używany dla wielkości 400 (patrz seria akcesoriów)
Wyłączniki zbliżeniowe należy zamówić osobno.
Akcesoria: należy zamawiać osobno (patrz seria akcesoriów)
Funkcje i zastosowania: Zalecamy stosowanie zespołu filtr-reduktor-smarownica w celu zapewnienia długiej i płynnej pracy cylindra, natomiast w przypadku elementów mechanicznych przez długi czas zalecamy stosowanie odpowiednich regulatorów przepływu i kalibrowanie prędkości pożądanych ruchów, zaczynając od niskiej prędkości i stopniowo zwiększając tę prędkość.

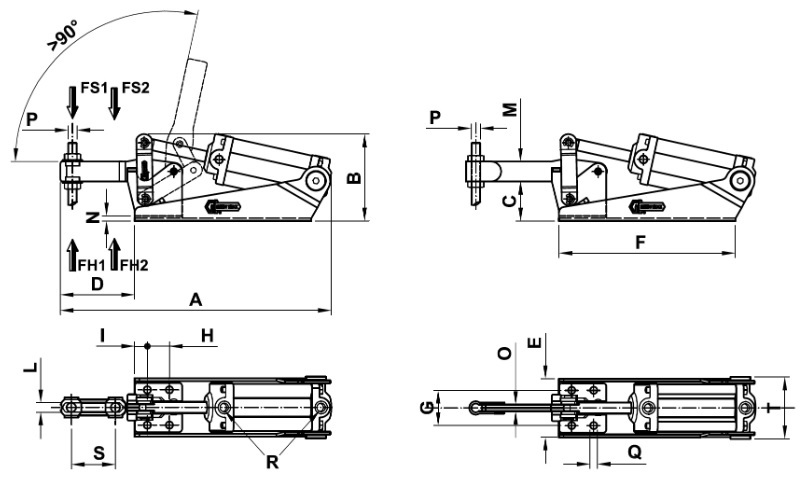

Dane techniczne
| Code | Desc | A | B | C | D | E | F | G | H | I | L | M | N | O | P | Q | R | S | T | Fh1 (daN) | Fh2 (daN) | Fs1 (daN) | Fs2 (daN) | gr |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AO020 | 70/AP3 | 163 | 51,5 | 21 | 38 | 42 | 92 | 24 | 15 | 6,5-7 | 5,2 | 11 | 4 | M5 | 4,5 | 1/8" | 20 | 45 | 70 | 145 | 50 | 75 | 500 | |
| AO025 | 70/EP3 | 163 | 51,5 | 21 | 38 | 42 | 92 | 24 | 15 | 6,5-7 | 11 | 4 | 4 | M5 | 4,5 | 1/8" | 45 | 70 | 145 | 50 | 75 | 500 | ||
| AO041 | 125/AP3 | 200 | 70,5 | 30 | 50 | 47,5 | 150 | 29 | 19 | 8-11,2 | 6,2 | 14 | 4,5 | M6 | 5,5 | 1/8" | 23 | 46 | 160 | 300 | 70 | 120 | 700 | |
| AO046 | 125/EP3 | 201 | 70,5 | 30 | 51 | 47,5 | 150 | 29 | 19 | 8-11,2 | 14 | 4,5 | 5 | M6 | 5,5 | 1/8" | 46 | 160 | 300 | 70 | 120 | 700 | ||
| AO161 | 200/AP3 | 246 | 79 | 36 | 67,5 | 53 | 160 | 32 | 20 | 11,5-12 | 8,5 | 18 | 5,5 | M8 | 6,5 | 1/8" | 40 | 56 | 220 | 350 | 90 | 150 | 1070 | |
| AO162 | 200/APM | 246 | 79 | 36 | 67,5 | 53 | 160 | 32 | 20 | 11,5-12 | 8,5 | 18 | 5,5 | M8 | 6,5 | 1/8" | 40 | 56 | 220 | 350 | 90 | 150 | 1070 | |
| AO166 | 200/EP3 | 248 | 79 | 36 | 69,5 | 53 | 160 | 32 | 20 | 11,5-12 | 18 | 5,5 | 6 | M8 | 6,5 | 1/8" | 56 | 220 | 350 | 90 | 150 | 1070 | ||
| AO167 | 200/EPM | 248 | 79 | 36 | 69,5 | 53 | 160 | 32 | 20 | 11,5-12 | 18 | 5,5 | 6 | M8 | 6,5 | 1/8" | 56 | 220 | 350 | 90 | 150 | 1070 | ||
| AO201 | 300/AP3 | 304,5 | 98 | 48 | 78,5 | 74 | 195,5 | 46 | 29 | 8,5-10,5 | 10,5 | 20 | 8,5 | M10 | 8,5 | 1/4" | 42 | 66 | 270 | 450 | 120 | 240 | 2100 | |
| AO202 | 300/APM | 304,5 | 98 | 48 | 78,5 | 74 | 195,5 | 46 | 29 | 8,5-10,5 | 10,5 | 20 | 8,5 | M10 | 8,5 | 1/4" | 42 | 66 | 270 | 450 | 120 | 240 | 2100 | |
| AO206 | 300/EP3 | 306 | 98 | 48 | 80 | 74 | 195,5 | 46 | 29 | 8,5-10,5 | 20 | 8,5 | 8 | M10 | 8,5 | 1/4" | 66 | 270 | 450 | 120 | 240 | 2100 | ||
| AO207 | 300/EPM | 306 | 98 | 48 | 80 | 74 | 195,5 | 46 | 29 | 8,5-10,5 | 20 | 8,5 | 8 | M10 | 8,5 | 1/4" | 66 | 270 | 450 | 120 | 240 | 2100 | ||
| AO301 | 400/AP3 | 360 | 107,5 | 51 | 110 | 74 | 216 | 45 | 32 | 10 | 12,5 | 22 | 10 | M12 | 8,5 | 1/4" | 66 | 80 | 300 | 640 | 140 | 260 | 3100 | |
| AO302 | 400/APM | 360 | 107,5 | 51 | 110 | 74 | 216 | 45 | 32 | 10 | 12,5 | 22 | 10 | M12 | 8,5 | 1/4" | 66 | 80 | 300 | 640 | 140 | 260 | 3100 | |
| AO306 | 400/EP3 | 362 | 107,5 | 51 | 112 | 74 | 216 | 45 | 32 | 10 | 22 | 10 | 10 | M12 | 8,5 | 1/4" | 80 | 300 | 640 | 140 | 260 | 3100 | ||
| AO307 | 400/EPM | 362 | 107,5 | 51 | 112 | 74 | 216 | 45 | 32 | 10 | 22 | 10 | 10 | M12 | 8,5 | 1/4" | 80 | 300 | 640 | 140 | 260 | 3100 |
